Jak działa EcoGenerator

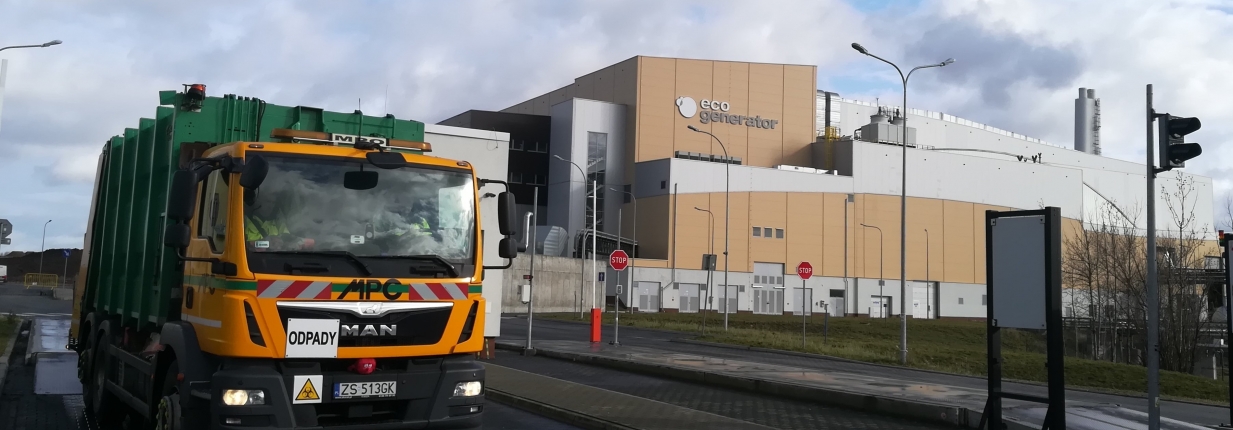

Ciężarówki, które przyjeżdżają do EcoGeneratora z odpadami, najpierw są ważone.
Jak działa EcoGenerator
Potem kierują się do hali wyładunkowej z pięcioma bramami, do której wjeżdżają tyłem.
Jak działa EcoGenerator
.... po czym zrzucają odpady do bunkra.
Jak działa EcoGenerator
Żelbetowy bunkier ma pojemność ok. 3 tys. ton. To ilość wystarczająca na 6 dni pracy instalacji.
Jak działa EcoGenerator

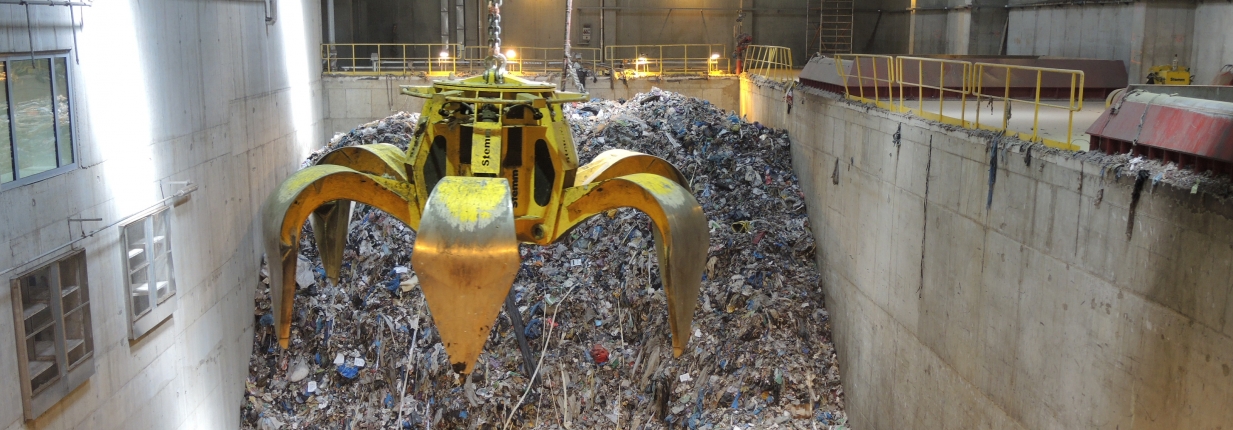

W bunkrze operator suwnicy za pomocą chwytaka łupinowego miesza odpady (w celu uśrednienia składu) i podaje do dwóch lejów zasypowych palenisk rusztowych.
System podciśnienia w hali wyładunkowej i w bunkrze uniemożliwia emisję nieprzyjemnych zapachów na zewnątrz.
Jak działa EcoGenerator
Chwytak z odpadami nad lejem zasypowym.
Jak działa EcoGenerator

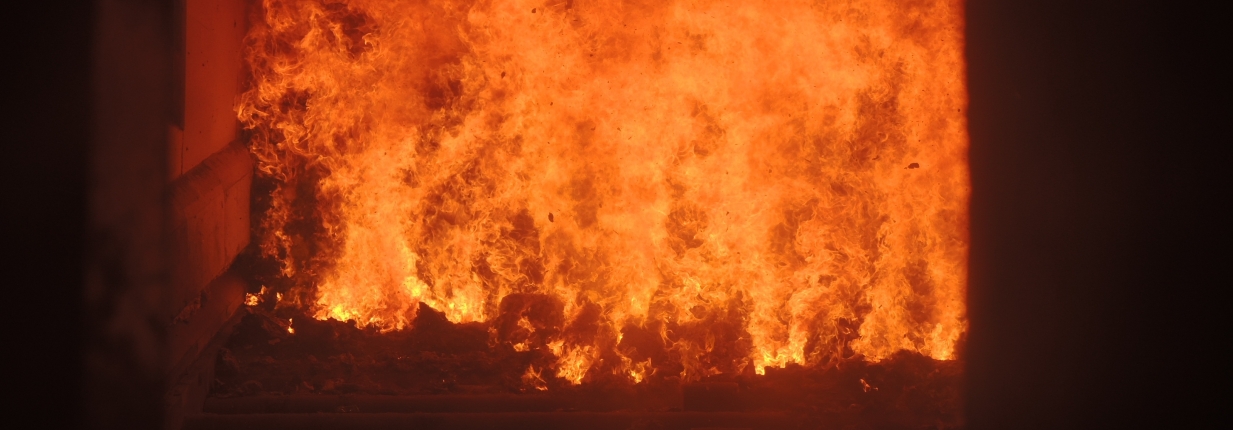

Wrzucone do leja zasypowego odpady spadają na ruszt, gdzie są poddawane obróbce termicznej. Na zdjęciu ruszt jeszcze w trakcie budowy. Obie linie spalania odpadów są wyposażone w ruszt mechaniczny schodkowy posuwisto-zwrotny z chłodzeniem powietrznym.
Jak działa EcoGenerator
A tak wygląda ruszt z zewnątrz. Ruszt z napędem mechanicznym jest przystosowany do spalania odpadów o wartości opałowej w przedziale 8 -13 MJ/kg, średnio - 10,5 MJ/kg. Zasysane z hali wyładunkowej i bunkra powietrze jest tłoczone do komory spalania.
Jak działa EcoGenerator
Komora spalania została wyposażona w zasilane olejem opałowym palniki wspomagające (po dwa dla każdej linii). Są one potrzebne w czasie rozruchu kotłów, a także pozwalają utrzymać temperaturę spalin na poziomie 850 °C w przypadku mniejszej kaloryczności odpadów. Temperatura i czas przebywania spalin w komorze (minimum dwie sekundy) są istotnym elementem tzw. pierwotnych metod ograniczenia emisji dioksan i furanów, które ulegają rozkładowi w temperaturach ok. 700 °C i wyższych. Parametry spalin, m.in.: stężenia O2, temperatura i ciśnienie – są stale monitorowane.
Jak działa EcoGenerator
Spaliny powstałe podczas spalania odpadów na ruszcie podgrzewają kocioł wodno-parowy.
Jak działa EcoGenerator
Wytworzona w kotle para o ciśnieniu min. 40 bar i temperaturze 400 stopni C. podąża rurami do turbiny.
Jak działa EcoGenerator
Przegrzana para napędza wirniki turbiny sprzężonej z generatorem energii elektrycznej. Odbiorcą energii elektrycznej jest Enea. Para z upustu turbiny wykorzystywana jest do produkcji energii cieplnej dla Szczecińskiej Energetyki Cieplnej (SEC).
Jak działa EcoGenerator
Spaliny, zanim po ogrzaniu kotła opuszczą zakład, przechodzą przez szereg zespołów procesowych, w których są pozbawiane szkodliwych substancji gazowych i pyłów w stopniu gwarantującym całkowite bezpieczeństwo środowisku naturalnemu i ludziom.
Jak działa EcoGenerator
Szczecińska spalarnia jako jedyna w Polsce ma wysoce skuteczny mokry system oczyszczania spalin. Na zdjęciu płuczki do absorbcji wodnej związków fluoru i chloru oraz dwutlenku siarki w roztworze wodorotlenku sodu.
Jak działa EcoGenerator
W rezultacie działania systemu oczyszczania spaliny z EcoGeneratora spełniają z nadwyżką limity emisji substancji szkodliwych zawarte w rozporządzeniu ministerstwa środowiska z 22 kwietnia 2012 oraz w unijnej dyrektywie 2000/76/WE.
Jak działa EcoGenerator
Tzw. frakcje niepalne, czyli popiół rusztowy i żużel z rusztu są kierowane do systemu mokrego odżużlania. Schłodzony żużel transportowany jest taśmociągiem do pomieszczenia wstępnego przetwarzania (usuwania metali, przesiewania) a następnie do sezonowania pod wiatą. Żużel może być wykorzystany do produkcji kruszyw stosowanych przy budowie dróg.
Popioły lotne z poszczególnych sekcji kotła, pyły z elektrofiltra, zużyty węgiel aktywny oraz szlamy z układu oczyszczania ścieków zgodnie z decyzją środowiskową – są przekazywane do przetworzenia (czyli odzysku albo unieszkodliwienia) wyspecjalizowanym firmom.
Jak działa EcoGenerator
Graficzny schemat działania EcoGeneratora.
Jak działa EcoGenerator
Dziękujemy za uwagę.
